集装厢保温板设备

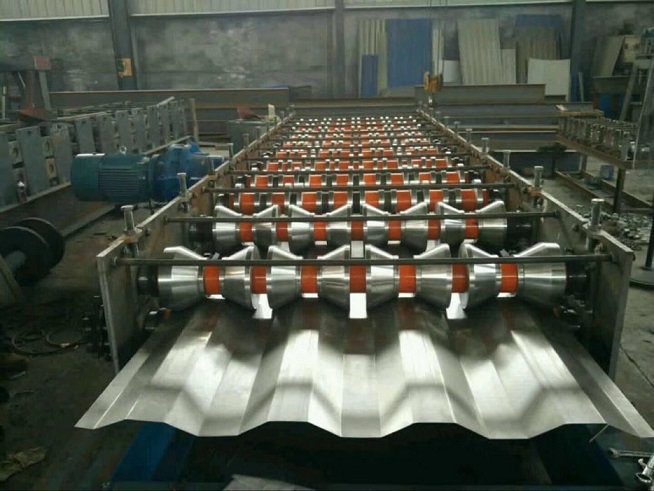

集装箱板机产品介绍：

1.设备总长：8.5m 宽度 1.5m 高度 1.2m

2.电机功率：11kw 工作电压 380V

3.生产速度：5--8米/分

4.传动方式：2寸链条传动

5.整机成型轴：共计13排轴   大架： 400H型钢，立板16mm

6.轮材质 ：轴承钢淬火，精车磨光，表面硬镀铬

7.轴材质 45#钢    ： 轴径：90mm实心轴

8.剪切刀 ：采用Cr12材质，经高温淬火而成，由三片刀组成

9.成型部分 ：分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、。

10.数控系统 ：采用台湾台达PLC面板, KEL-320显示器  台湾台达变频器，能实现整机自动化生产，可设定批次、工件长度、数量等。

11.操作方式：输入屏+按钮，编码器计数，且有计数及记长功能。

12.工作流程：（送毛坯料）开卷—导向进料—辊压成—定长切断—成品出板，人工点固定好工件，人工上卷，进入PL操作页面—按“启动”钮—板材自动进入—开始按设定的程序进行—达到设定的尺寸后自行切断，此设备的自动压板成型完成。

13.进料导向平台 主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右向导进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。

14.成型后切断系统：切断系统有切断机架、切断模具、导向装置和切断油缸等组成。

15.计数器 ：采用国产光电旋转编码器, A40S6-600-2-12-ACP

16.注意事项：供电电源输入：三相 380v电网电压波动小于等于10% ，前后左右距离墙壁等遮拦物1米以上

17.剪切刀功率 ：7.5Kw泵站、剪切设备

18.整机重量 ：7.5吨

19.压板厚度 ：0.8-2mm

20.随机附件 ：使用说明书一本，5吨彩钢上料架两套

21.售后服务 ：技术人员免费上门安装调试

22.保修期： 12个月 ，终身维修

保温复合板机械产品介绍：

一、进料宽度：1000mm/1200mm

二、主要技术参数：

1、组成部分：放料架、压瓦机、复合主机、切割部分、拖料架

2、外形尺寸：45000*3000*2800

3、电机功率：32KW

4、生产线速度：0-5m/min

5、机器重量：12-14T

6、电控系统：PLC采用触摸屏，变频器采用台达，编码器采用鑫亚。

7、压制厚度：单瓦机0.3-0.8mm 复合机50-200mm

8、机器优点：板面平整无擦伤，粘接牢固。 　

9、电源：AC380V/50-60HZ

10、放料架：有支架和放料卷芯组成，承重5-7吨

11、压瓦机：成型13排轴，轴：ф70 中板：14mm 大架：300H钢 链条：1寸

12、复合主机：方管：80*160 胶轴：150 19根 瓦楞轴：6根可调 合计25根

13、切割部分：气动行走

14、带三套上料架

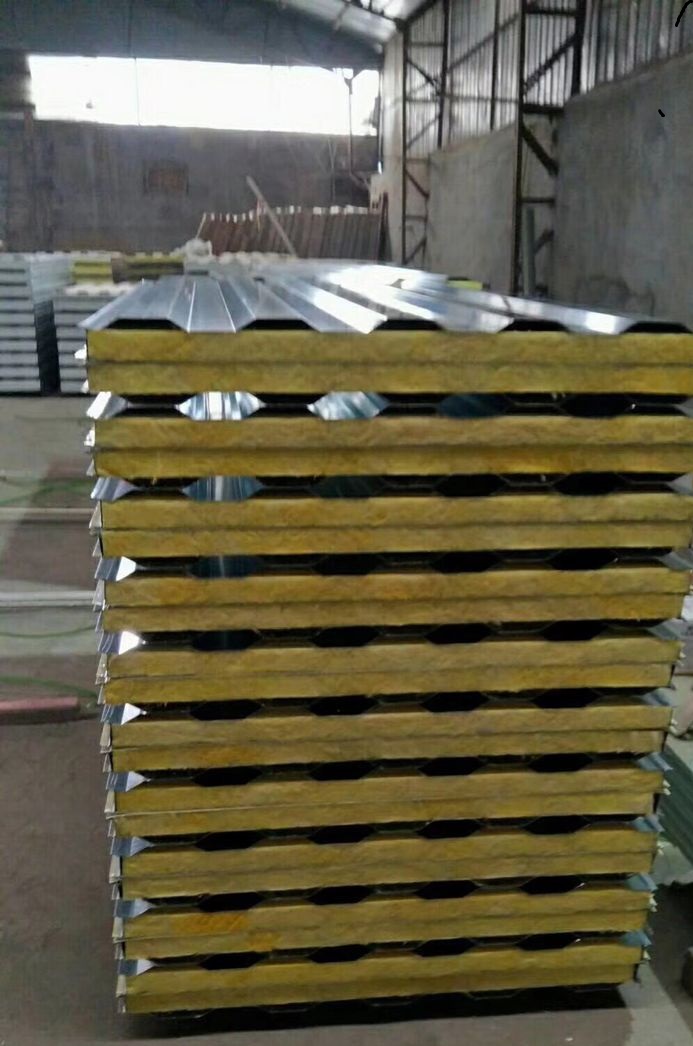

保温复合板特点：

◎重量轻：

每平米重量低于24kg，可以充分减少结构造价。

◎：

该复台板常用保温材料有：岩棉、玻璃纤维棉、聚苯乙烯、聚氯酯等，导热系数低．具有良好的效果。

◎安装：

该复台板自重轻、拼接式安装及可随意切割的特点、决定其安装的简便、可提益、节省工期。

◎环保防噪声：

该复台板隔音强度可达40 50分贝．是的隔音材料。

◎：

彩钢复合加芯板的面质材料及保温材料为非燃或难燃材料．完够满足规范要求。

◎可塑性强：压型钢板可任意切割，能够满足设计需要。

◎：

多种研究预示及40年以上广泛使用：经涂层处理的彩色钢板保新期在10－15年．以后每隔10年喷涂一次涂料，板材寿命可达35年以上。

◎：

采用钢板为基材：抗张拉强度5600 （kg/平方厘米）再加上 的设计舆辊压成型，具有的结构特性。

◎满足客户：可依客户需求弹性设计、增修功能。

◎美观：压型钢板清晰的线条多达几十种的颜色，可配台任何风格建筑物的需要．达到令人满意的效果。
