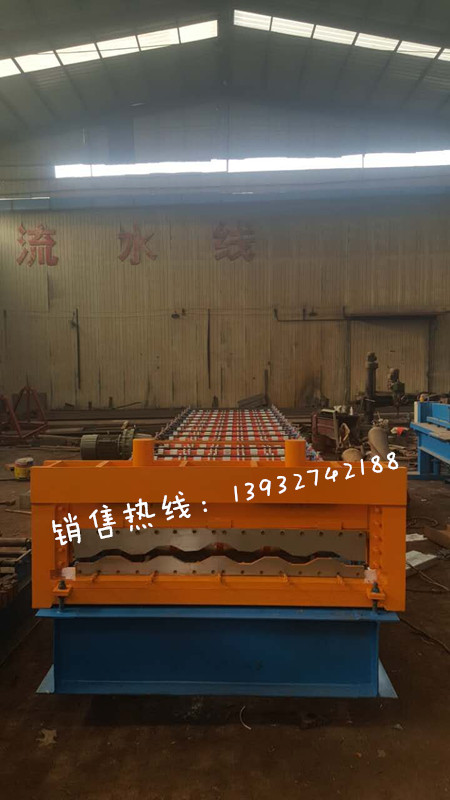

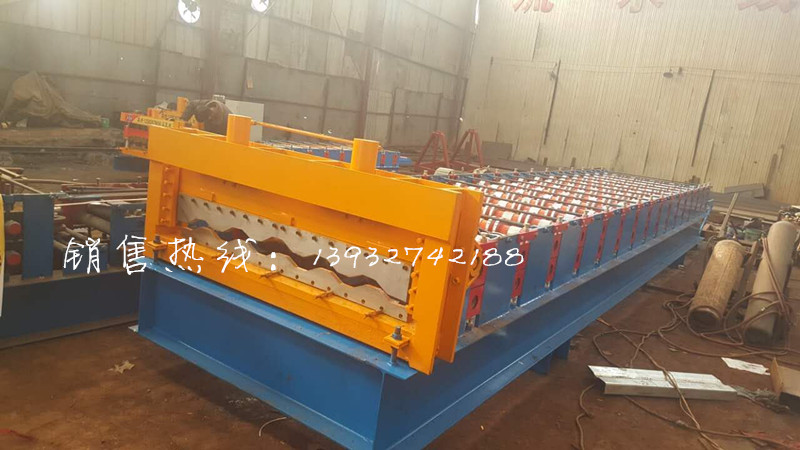

新型集装厢板设备
名称:

新型集装厢板设备

描述:集装箱板机 产品介绍: 1. 设备总长 :7.5m 宽度 1.5m 高度 1.5m 2. 电机功率 :22Kw 工作电压 380V 3. 生产速度 :5--8 米 / 分 宽度 1200mm 4. 压型轴径 :13 道 105mm 实心辊轴 材质 45# 钢调质 5. 压型
相关产品:
泊头市鸿财压瓦机械有限公司
  • 电话:0317-7946926
  • 手机:13932742188
  • QQ:944900998
  • 联系人:尚经理
  • 在线订购
    新型集装厢板设备的详细说明:



    集装箱板机产品介绍:

    1.设备总长:7.5m 宽度 1.5m 高度 1.5m

    2.电机功率:22Kw 工作电压 380V

    3.生产速度:5--8/ 宽度 1200mm

    4.压型轴径:13Ø105mm实心辊轴   材质  45#钢调质

    5.压型轮:轴承钢锻件,精车、磨光,表面镀硬铬

    6.设备底架:400H钢   20mm厚侧板

    7.传动方式:2寸链条、链轮传动

    8.液压剪断机:7.5kw

    9.剪切刀:采用Cr12材质,经高温淬火而成,由两片刀组成

    10.压板厚度:1--3mm  镀锌板材   设备重量:9

    11.随机附件:承重8吨上料架一套,一个操作柜,操作规程和使用说明书各壹套

    12.成型部分:辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型,成型效果好,减少轮子和13.原材料之间的摩擦力,调试方便、。

    14.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

    人工点固好工件,人工上卷,进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断,此设备的自动压板成型完成。

    15.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统16.保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

    17.成型后切断系统 :切断系统由切断机架,切断模具,导向装置和切断油缸等组成。切断刀材料为钼钢淬火处理。

    18.电控系统:采用台达PLC控制,30KW变频调速,能实现整机自动化生产。可设定批次、工件长度、数量等。

    19.操作方式:输入屏+按钮。编码器计数,具有计数及记长功能。。

    20.液压系统 :采用外置独立液压站(为切断提供动力)

    21.   大误差 :主机成型排数多,性能稳定,   大长度误差为±2mm

    22.注意事项 :供电电源输入:三相380V 50/60HZ   电网电压波动:≤±10%  前后左右距离墙壁等遮拦物1米以上

    23.保修期:12个月 终身维护
