全自动平面立柱自动生产线
面板:
一、设备概述
1.该型材采用一套设备生产线生产。生产过程采用自动控制方式,输入型材长度、数量等参数进行调整、成型 、切断。

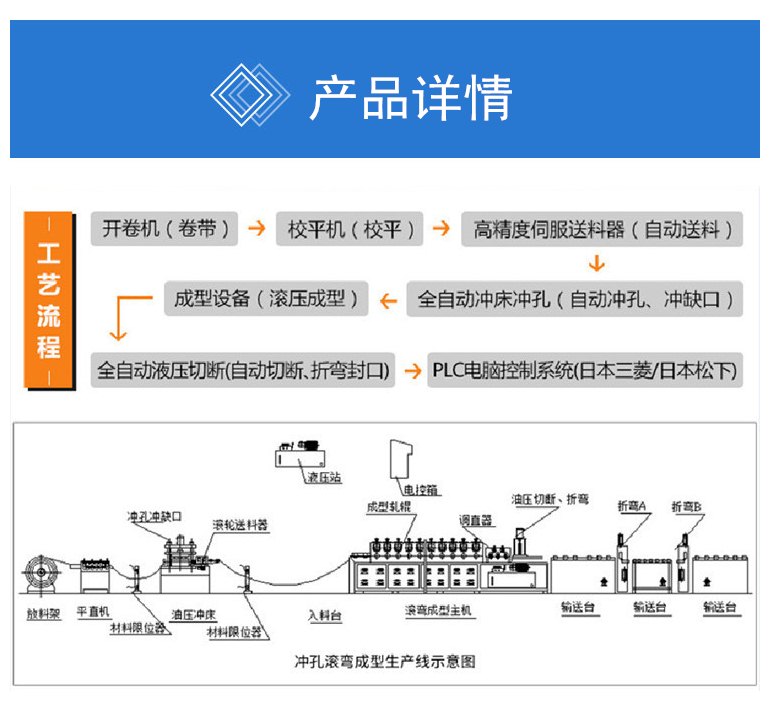

二、工艺流程
开卷 ---四柱液压冲孔-----成型主机 - - -液压切断 --- 成品出料
三、设备组成:(设备参考图)
四、设备长度7.8x1x1.3
1)料卷内孔:ø480-520mm
2)料卷宽度:≤450mm(MAX)
3)承载重量:5T
4)模框:结构为柱式,钢板焊接,并焊接加强筋,安装面数控铣。
5)动力:液压动力来自主液压站、剪切单独使用。

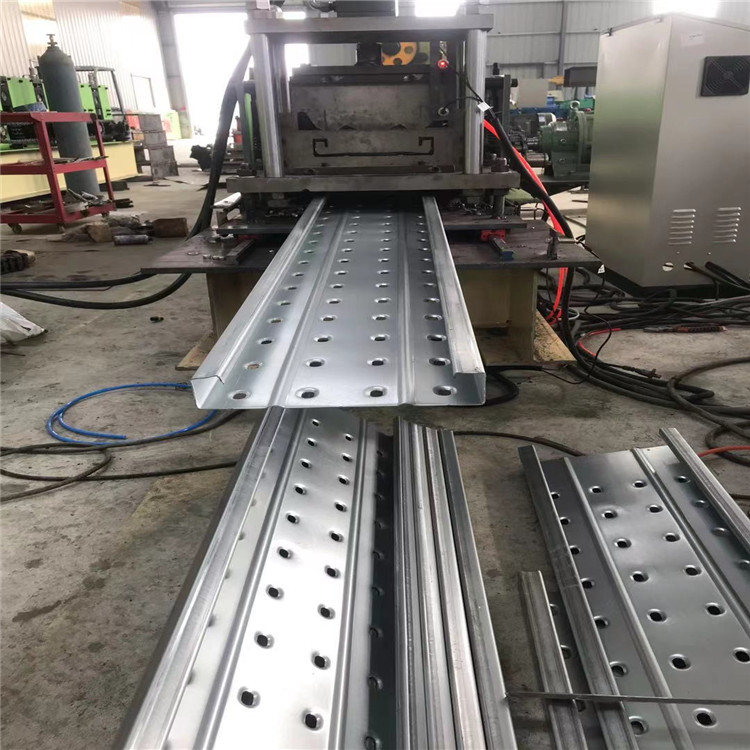

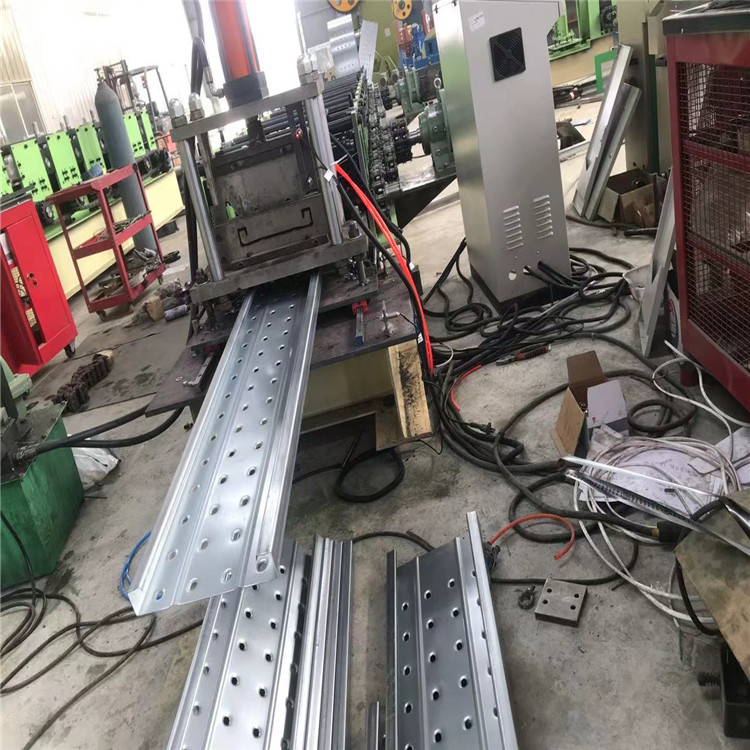

冷弯辊压成型机:辊压成型机由送料机组、加磨具2套 、伺服电机、减速机、机架、墙板、链条传动、成型辊等组成。
1)驱动方式:减速电机+链条传动。
2)机架:采用300H钢焊接
3)主电机采用:上海力超减速机11kw电机。
4)成型辊道数:主辊15组成型。
5)成型速度:2-4m/分
6)主轴:材质40Cr,调质,HB250-280,轴径Φ70mm。
压轮材质采用轴承钢淬火
7)墙板:20中板,精加工。
8)轴承座:精加工。
9)传动:1.2寸链条。
10)外观处理:设备机架焊接后喷砂除锈处理,焊接位置刮腻子后喷底漆,面漆采用好的质量聚氨酯漆,精喷两遍,设备整机外观优良。
11)结构件、标准件按照国标。
12)板型误差:+-1mm

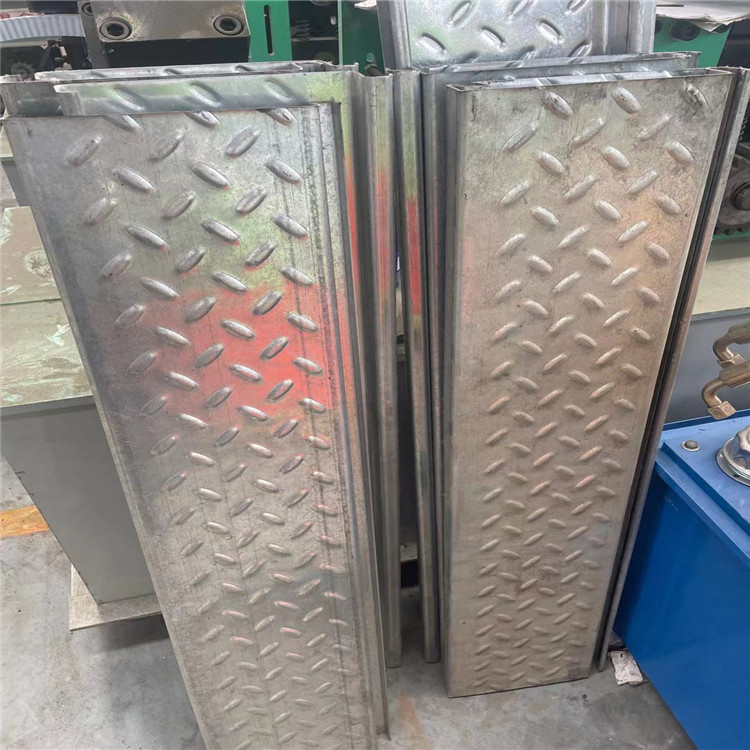

13)板材适用于q235、彩涂板、镀锌板
14)四柱液压配套400伺服送料
4、液压错位切断:通过PLC定长后,采用定位磨具剪切方式。
1)剪切板厚:0.8-1.5mm
2)液压站电机:11kw。
5、电控系统:电气系统由变频器、PLC、触摸屏,继电器、编码器等组成。
