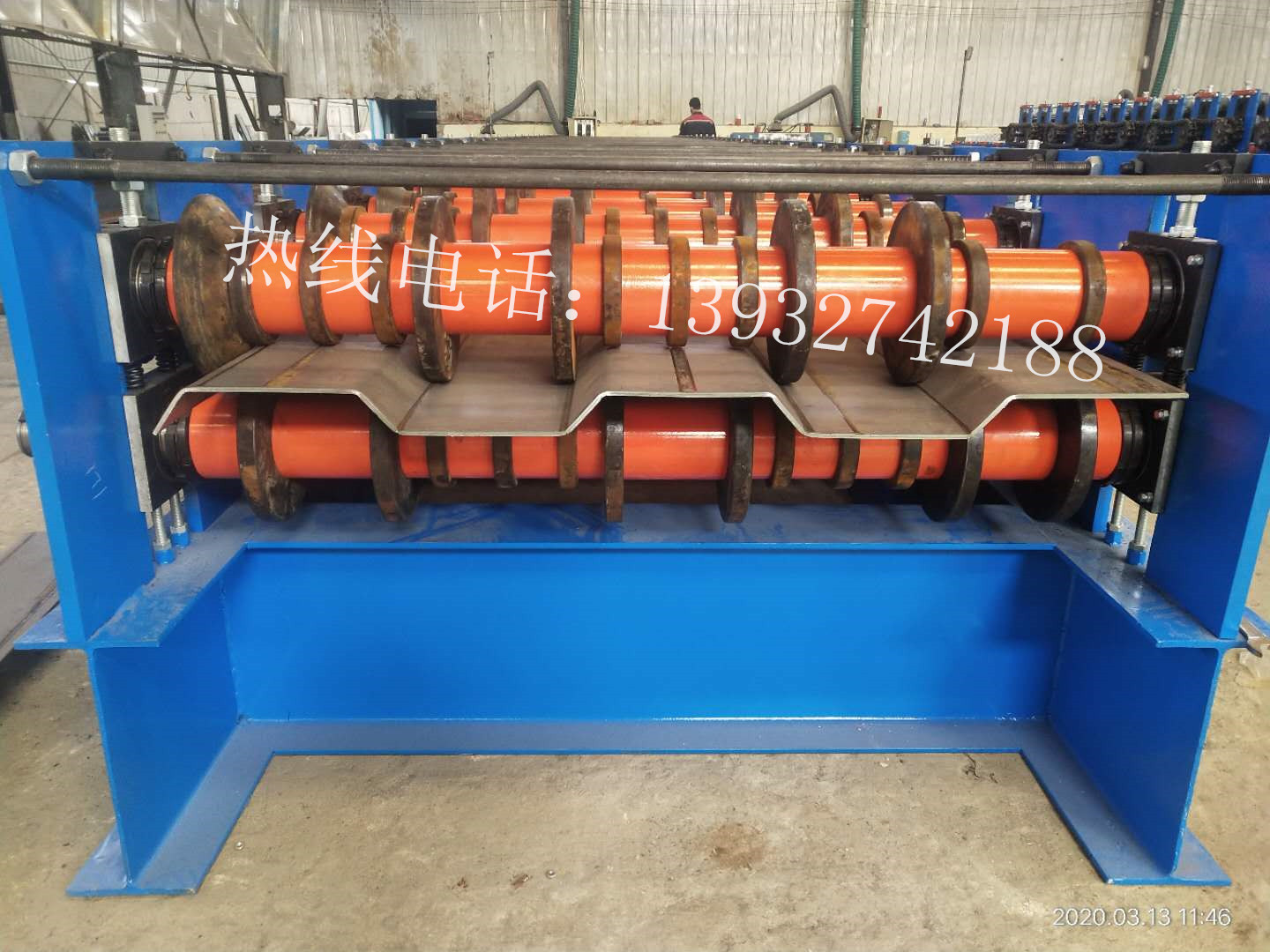

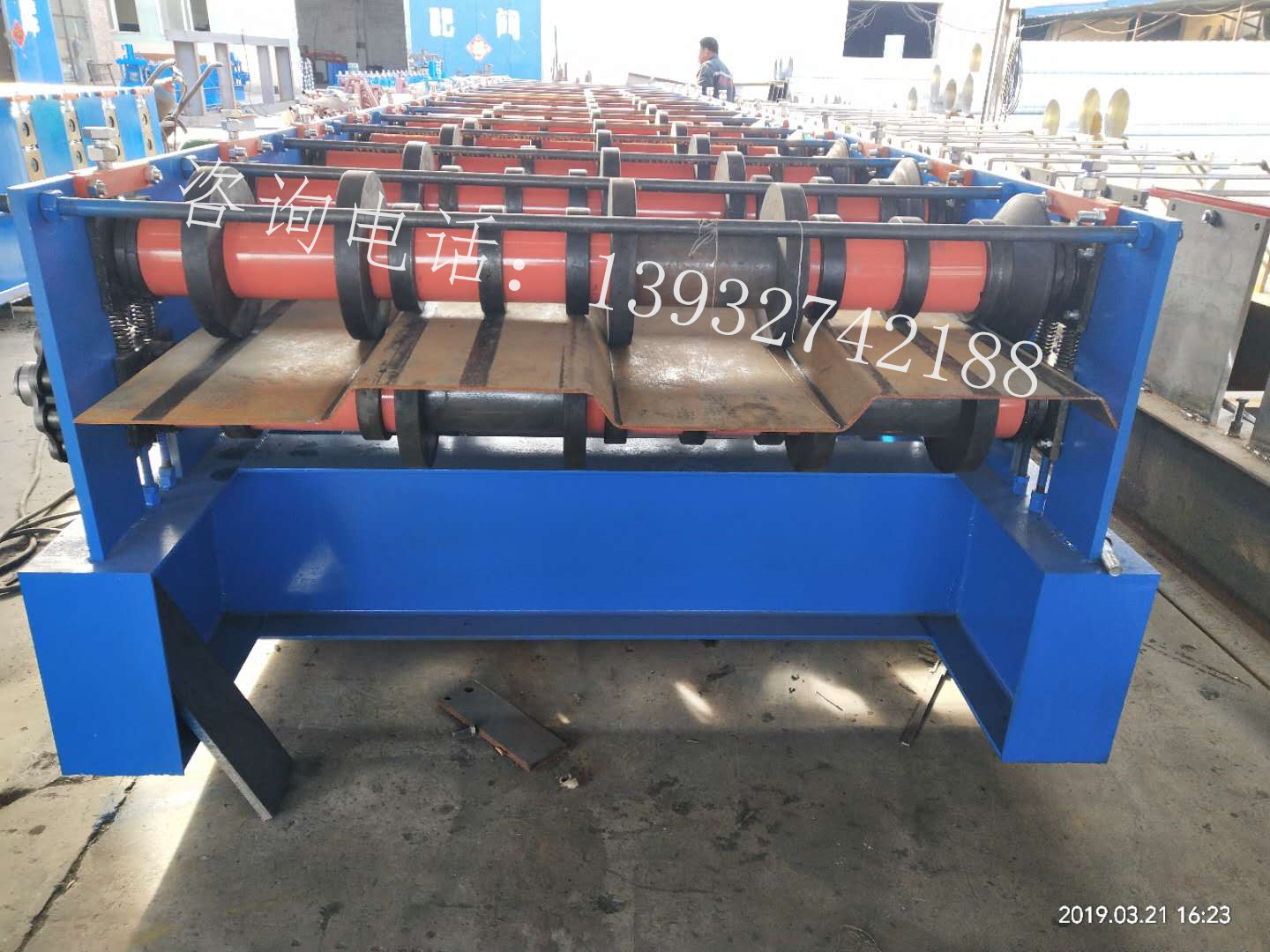

除尘箱板机产品介绍

1.设备总长:9.5m    宽度   2.8m   高度   1.5m

2.电机功率:30Kw  工作电压      380V

3.生产速度:6-10/

4.传动方式:2.5寸链条传动

5.压型轴径:135mm实心轴

6.整机成型轴:共计16排轴   大架:400H型钢,立板:25mm

7.工作流程:(送毛坯料)开卷——导向进料——辊压成型——定长切断——成品出板

人工点固好工件,人工上卷,

8.进料导向平台:主机进料口处设置左右导向装置。工作时,原材料板材两侧经左右导向进入主机,使原材料板材与辊压成型系统9..保持正确的位置。可通过手动螺杆机构调节导向位置,且左右独立可调。

10.成型部分:分为精工式车轮旋转成型,成型效果好,减少轮子和原材料之间的摩擦力,调试方便、。

11.压型轮:表面采用GCr15轴承钢高温淬火而成

12.压板厚度:2.56mm

13.随机附件:使用说明书一本。

14.保修期:12个月



15.重量   :16.5

箱板机主要结构特点及结构组成:

1、设备结构组成:

箱板机由放料装置,成型辊轴主机,成型切断,电脑液压系统,成品托料装置等组成。

2、主要结构特点:

A、箱板机结构简单,外形美观,由于整机采用型钢结构,焊接后整体加工,故结构简洁合理,存载,运转平稳。

B、设置其他重要部件、构件均采用与国内企业的配件,从而了设备的性能。

C、箱板机采用全自动定长定位切断,板形头尾美观整齐,

D、设备安装调试方便,简单易操作,

E、设备噪音低,   ,消耗低。

经该机辊轧成型的压型板,既庄重高雅,又美观新颖,而且外观平整,波纹均匀,,强度大,生产自动化程度高,成本低廉,经久。产品主泛适用于大中型企业民用建筑,如厂房、机车库、飞机库、体育场馆展览馆、影剧院等。

箱板机上下轧辊中心线应在同一平面线上,以中心轮为准,平面度不大于1mm,每一排上下轧辊的间隙相等,间隙偏差+0.1mm。用常规量具或塞尺调试。

箱板机都会配置有一套润滑系统,机器运行时,自动对所有承载轴承,传动齿轮机构运动导轨等部位进行加油润滑。自动放料,取坯工作程序:模具安装及主机试车同上述,然后开启空气压缩机,真空泵,挤出机,切瓦机,放料机,汽车箱板机,主机及瓦托输送机,停车时,先停止挤出机,再停止其余设备。

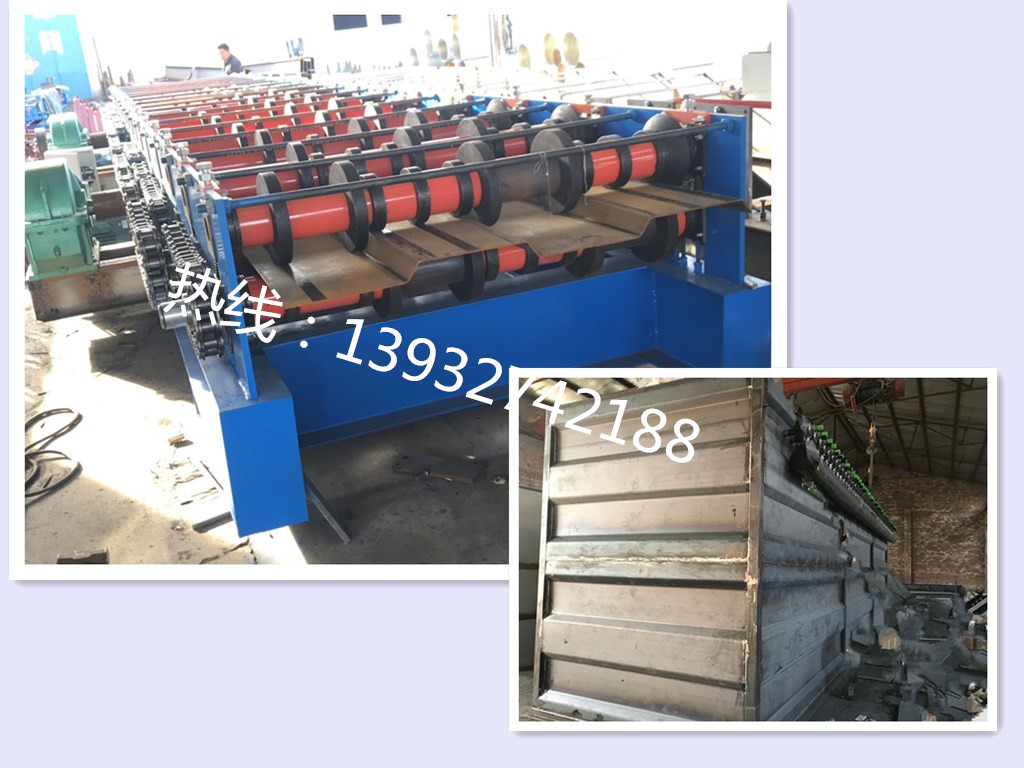

本实用新型提供了一种新型除尘器箱体板,属于除尘器部件技术,旨在解决现有的除尘器箱体板在壁板一侧焊接加强筋的问题。它是采用的板体为瓦楞板体,本瓦楞板体采用的截面为梯形相联体的瓦楞板体。其结构简单实用,适用于各型的除尘器。





除尘板机在焊接应力作用下,如果焊件的拘束度较小,如板厚较薄或处于自由无拘束状态下,则焊件会产生相应的尺寸变化或缩短或弯曲或翘曲等。
