压瓦机电器柜

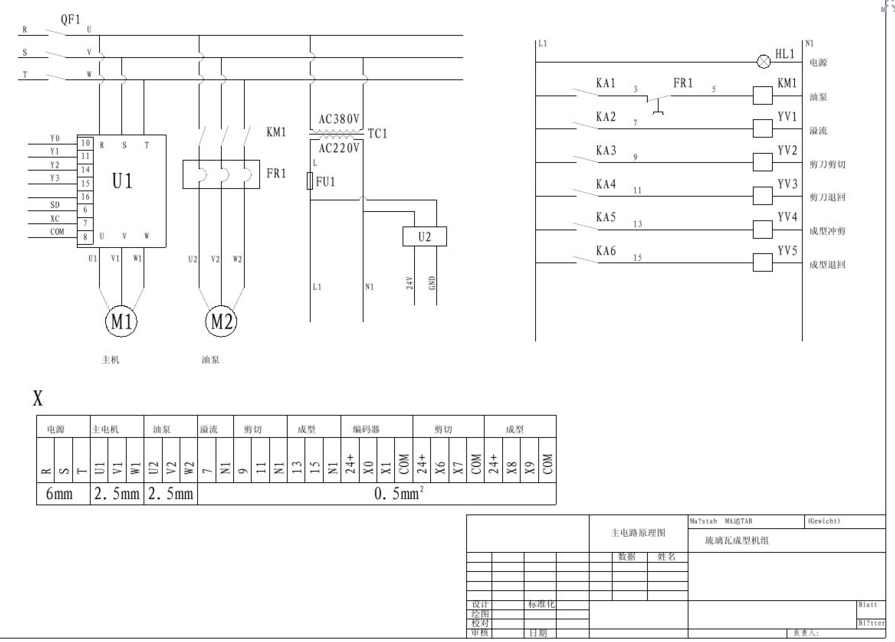

压瓦机电器柜接电说明：

机器电源为3火1零，3棵火线分别接接线排A、B、C（1、2、3），零线接N（10）并且接电磁阀公用零线，U、V、W（4、5、6）接压瓦机电机，U1、V1、W1（7、8、9）接油泵电机，落刀电磁阀控制线接K1（11），升刀电磁阀控制线接K2（12）。<?xml:namespace prefix="O"></?xml:namespace>按键说明：l SET键修改选择键；ENT键确认键。ESC 已工作长度清零键，ALM 已工作张数清零键，∧,∨画面转换键。CLR 改数时清零键。0——9 数字直选键。简单操作：送电前应把自动开关拧到关位置（逆时针拧一下）！！。l 按下油泵启动钮。注意油泵电机转向。l 按住瓦机前进，将板走到刀口外，按住剪刀降切断板，按剪刀升将刀升到上限位。l 显示工作画面状态下，按ALM键清零当前张数；按ESC键清零当前长度。l 显示工作画面状态下，按SET键选择长度或张数。（按一次SET键，张数数值被黑框框住，再按一次，长度数值被框住，每按一次SET，张数和长度交替被框住一次，数值只有被框住变成黑色时才可以改变）。按CLR键清零。按数字键输入。（由高位向个位。例：12张；输入1，2。3米4输入3、4、0、0MM）。l 按ENT键确认。（数值改完   按ENT键，否则无效）l Press ENT to make sure(Press ENT after changing numerical value,or else it is of no effect. )l 全部设完后拧开自动开关（顺时针拧一下），机器按设定数据开始工作。工作完成后机器自动停止。如果相同长度还需要继续工作，只要按一下ALM键（已切张数清零键），机器就会按照显示屏上设定的数再工作一遍。如果需要变换长度应把自动开关拧回。然后再设定下一个生产任务。并且注意下次启动自动前清零已切张数（按一下显示屏上ALM键）。l l 如果板的长度和要求不相符，按 ∧ 键或∨ 键至调整画面，在原补偿量基础上重新调整补偿量加或补偿量减。（校正前板长度＋补偿量加－补偿量减＝校正后板长度）l l 减速距离为变频机用，一般为200毫米，普通机此数值无意义。故障排除：Break down exclusion手动能工作，自动不能工作：Manus can work ,but self-motion can’t work;1 已切张数大于或等于设定张数。处理方法：清零当前张数（按一下ALM键）。Already cutted sheet nmuber is big in or equal to enacting sheet nmuber.Handling method:to clear current sheet number(press ALM key)2张数或者长度没有设数。Sheet number or length is not enacted.3自动开关钮损坏。（可用任意牌子LAY3系列旋钮代替）Recloser button is damaged.(It can be replaced by LAY3 series knob in random brand)手动自动都不工作，显示屏没有显示：Manus and self-motion can’t work ,and show screen can’t display.1电源不正常Electrical source is abnormal.2保险丝熔断。

处理方法：   换并检查电磁阀线有没有损坏。（保险丝型号6A）手动自动都不工作，电压表显示200V以下，显示屏有显示：1零线断路。检查电脑外部零线。Zero line is turnoff. Examine zero line of outer of computer.只要拧开自动切刀一直向上走：If only wrest automatic cutting reamer and go upwards at all times.1 上限位开关断路性损坏。Upper limit location switch is turnoff and damaged .2电磁阀卡住。

处理方法：关掉油泵，用改锥从电磁阀两端来回捅电磁罚的手动复位销。先从浅的一端往里捅，然后从两端来回捅，一直到用手捅下时感觉有弹性时止。 只要一开油泵，切刀一直向下:If only open oil pump,cutting reamer goes upward at all times.电磁阀卡住。处理方法：关掉油泵，用改锥从电磁阀两端来回捅电磁罚的手动复位销。直到感觉到有弹性时止。如果电磁阀经常卡住，应换油并清洗电磁阀。

注意事项：Noticng proceeding:1设备带电作业时注意   。设备接   地线。2任何时候不能把手或者异物伸入刀口。3电器柜注意防雨   ；计数器防止硬物撞击；线防止被板撞断。4机械配合活动部位经常加润滑油。
